Насосы шестерённые
Г11-2 и агрегаты БГ11-2
Шестерённые насосы на номинальное давление 2,5 МПа (25 кгс/см²) для технических масел и смазывающих жидкостей вязкостью 17…400 мм²/с при температуре жидкости от 10 до 55 °C. Производство АО «Ново-Вятка».
- Рабочий объём
- 22,4 см³
- Подача
- 26 л/мин
- Давление
- 2,5 МПа
- Двигатель
- АИР90L4, 2,2 кВт
- Вращение
- правое
Насос типа Г11-2, агрегат БГ11-2 (взрывозащищённый — БГВ11-2, без двигателя — ДБГ11-2). Направление вращения — по стрелке на крышке насоса.
Девять типоразмеров
Подача от 8 до 133 л/мин при 1450 об/мин. Индекс «А» — исполнение с другим рабочим объёмом в том же корпусе, буква «Б» в обозначении агрегата — «агрегат», «Д» — без двигателя.
- Рабочий объём
- 8,0 см³
- Подача
- 8,0 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 1,1 кВт
- Рабочий объём
- 11,2 см³
- Подача
- 12 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 1,1 кВт
- Рабочий объём
- 16 см³
- Подача
- 18 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 1,5 кВт
- Рабочий объём
- 22,4 см³
- Подача
- 26 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 2,2 кВт
- Рабочий объём
- 30,8 см³
- Подача
- 36 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 3,0 кВт
- Рабочий объём
- 40,0 см³
- Подача
- 51,5 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 4,0 кВт
- Рабочий объём
- 56,0 см³
- Подача
- 73,0 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 5,5 кВт
- Рабочий объём
- 80,0 см³
- Подача
- 105,0 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 7,5 кВт
- Рабочий объём
- 100,0 см³
- Подача
- 133,0 л/мин
- Давление
- 2,5 МПа
- Двигатель
- 7,5 кВт
Для чего применяется
Насос типа Г11-2 и агрегаты БГ11-2, БГВ11-2 предназначены для нагнетания под номинальным давлением 2,5 МПа (25 кгс/см²) технических масел или других смазывающих жидкостей.
Вязкость
от 17 до 400 мм²/с (сСт).
Температура жидкости
от 283 до 328 К (от 10 до 55 °C).
Температура среды
от 274 до 313 К (от 1 до 40 °C).
Климат
УХЛ 4.1 или тропический Т, категория 4 по ГОСТ 15150-69.
Среда
Масла и смазывающие жидкости, не вызывающие коррозию рабочих органов насоса.
Чистота
Не грубее 13 класса по ГОСТ 17216-2001; фильтры с тонкостью не грубее 40 мкм.
Таблица 2 руководства
Параметры при работе на индустриальном масле вязкостью 29…35 мм²/с при температуре 40 ± 4 °C и номинальной частоте вращения 1450 об/мин.
| Параметр | Г11-21 | Г11-22А | Г11-22 | Г11-23А | Г11-23 | Г11-24А | Г11-24 | Г11-25А | Г11-25 |
|---|---|---|---|---|---|---|---|---|---|
| Рабочий объём, см³ | 8,0 | 11,2 | 16 | 22,4 | 30,8 | 40,0 | 56,0 | 80,0 | 100,0 |
| Номинальная подача, дм³/с (л/мин) | 0,133 (8,0) | 0,2 (12) | 0,3 (18) | 0,44 (26) | 0,6 (36) | 0,86 (51,5) | 1,22 (73,0) | 1,75 (105,0) | 2,22 (133,0) |
| Коэффициент подачи, %, не менее | 71 | 68 | 71 | 74 | 74 | 82 | 83 | 83 | 84 |
| КПД, %, не менее | 50 | 52 | 56 | 64 | 68 | 70 | 72 | 75 | 76 |
| Мощность насоса, кВт | 0,84 | 0,9 | 1,3 | 1,7 | 2,1 | 2,9 | 4,0 | 5,5 | 7,1 |
| Мощность двигателя, кВт | 1,1 | 1,1 | 1,5 | 2,2 | 3,0 | 4,0 | 5,5 | 7,5 | 7,5 |
| Тип двигателя | АИР80А4 | АИР80А4 | АИР80В4 | АИР90L4 | АИР100S4 | АИР100L4 | АИР112М4 | АИР132S4 | АИР132S4 |
| Масса насоса, кг, не более | 4,2 | 4,3 | 8,7 | 8,7 | 11,0 | 11,0 | 16,0 | 16,0 | 16,0 |
| Масса агрегата, кг, не более | 24,9 | 25,0 | 30 | 40 | 42 | 47 | 55 | 86 | 91 |
Общие для всех типоразмеров
- Давление на выходе, МПа (кгс/см²) — номинальное 2,5 (25); максимальное 3,0 (30)
- Давление на входе, МПа (кгс/см²) — минус 0,02 (минус 0,2)
- Частота вращения, с⁻¹ (об/мин) — номинальная 24,2 (1450); минимальная 10,0 (600); максимальная 30,0 (1800)
- Глубина всасывания, м, не более — 0,5
Допуски по таблице
Отклонение рабочего объёма — не более ±5 %, уменьшение номинальной подачи — не более 5 %, увеличение мощности — не более 10 %, снижение мощности не ограничено.
Привод — только через упругую муфту; осевые и радиальные нагрузки на выходной конец вала не допускаются.
Для БГВ11-24А с двигателем АИМ100S4 масса агрегата — 95 кг.
Как устроен насос
Механика
Две стальные шестерни закреплены по скользящей посадке через шпонки на ведущем и ведомом валах. Валы установлены в чугунном корпусе и вращаются в алюминиевых втулках, которые служат подшипниками скольжения и торцовыми уплотнениями.
Осевые перемещения шестерён ограничены пружинными кольцами; такое крепление допускает самоустановку шестерён по торцовым уплотняющим поверхностям и не влияет на параметры насоса.
Принцип действия
При вращении шестерён камера всасывания со стороны выхода зубьев из зацепления увеличивается и заполняется маслом.
Камера нагнетания со стороны входа зубьев в зацепление уменьшается и вытесняет масло из впадин между зубьями.
| Типоразмер насоса | По умолчанию | По заявке | По заявке |
|---|---|---|---|
| Г11-21, Г11-22, Г11-22А | 2.2-19х32-1 | 1.2-19х32-1 | 1.2-19х32-4 |
| Г11-23, Г11-23А | 2.2-20х40-1 | 1.2-20х40-1 | 1.2-20х40-4 |
| Г11-24, Г11-24А | 2.2-25х42-1 | 1.2-25х42-1 | 1.2-25х42-4 |
| Г11-25, Г11-25А | 2.2-30х52-1 | 1.2-30х52-1 | 1.2-30х52-4 |
В передней крышке установлена манжета из маслостойкой резины.

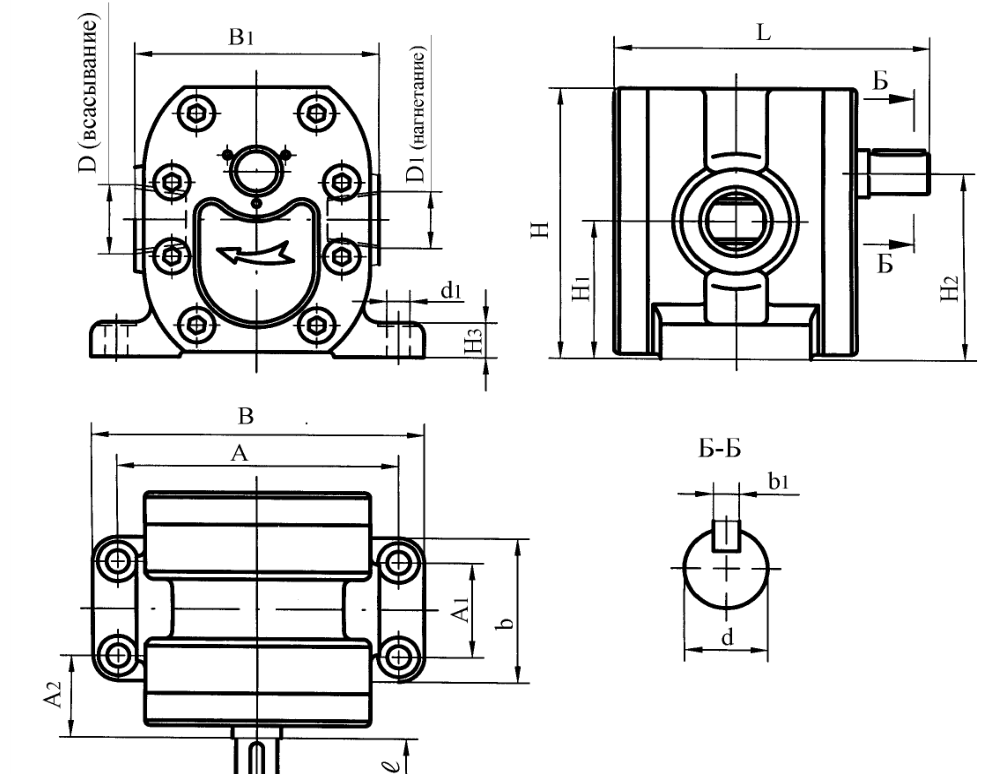

Присоединительные размеры
Размеры в миллиметрах. Резьба патрубков — коническая по ГОСТ 6111-52.
Таблица 3 — размеры насосов
| Размер | Г11-21 | Г11-22, Г11-22А | Г11-23, Г11-23А | Г11-24, Г11-24А | Г11-25, Г11-25А |
|---|---|---|---|---|---|
| A | 110 | 110 | 114 | 146 | 166 |
| A₁ | 38 | 38 | 60 | 63 | 75 |
| A₂ | 33 | 33 | 34 | 46 | 46 |
| B | 130 | 130 | 138 | 180 max | 200 |
| B₁ | 95 | 95 | 110 | 130 | 155 |
| D (всасывание) | К3/4" | К3/4" | К3/4" | К1 1/4" | К1 1/2" |
| D₁ (нагнетание) | К1/2" | К1/2" | К1/2" | К3/4" | К1 1/4" |
| H | 109 | 109 | 125 | 150 max | 175 |
| H₁ | 55,5 | 55,5 | 63 | 74 | 85,5 |
| H₂ | 75 | 75 | 86 | 100 | 118 |
| H₃ | 14 | 14 | 15 | 16 | 17 |
| L | 120,5 | 123 | 155 | 180 | 205 |
| b | 58 | 58 | 82 | 93 | 105 |
| b₁ | 5 | 5 | 5 | 6 | 8 |
| d | 16 | 16 | 18 | 22 | 28 |
| d₁ | 9 | 9 | 9 | 13 | 13 |
| l | 24 | 24 | 30 | 30 | 40 |
Таблица 4 — размеры агрегатов
| Размер | БГ11-21, БГ11-22А, БГ11-22 | БГ11-23А, БГ11-23 | БГ11-24А, БГ11-24 | БГ11-25А | БГ11-25 |
|---|---|---|---|---|---|
| A | 178 | 200 | 200 | 250 | 250 |
| A₁ | 230 | 250 | 250 | 250 | 280 |
| B | 200 | 220 | 248 | 282 | 312 |
| D | 13 | 13 | 13 | 13 | 13 |
| H | 240 | 260 | 300 | 360 | 395 |
| H₁ | 145 | 160 | 180 | 205 | 220 |
| L | 440 / 464 | 502 | 555 / 585 | 665 | 690 |
| a | 170 | 192 | 220 | 250 | 280 |
| h | 91,5 | 98 | 104 | 116 | 130 |
| l | 436 | 478 | 478 | 532 | 562 |
Диаметры патрубков: всасывание — D, нагнетание — D₁. Для агрегатов с другими двигателями размеры и масса могут отличаться.
Как ставить насос
Основание
Жёсткое основание, исключающее вибрации; отклонение площадки по плоскостности — не более 0,5 мм. Насос можно монтировать горизонтально или вертикально.
Центровка
Радиальное смещение осей валов — не более 0,3 мм, угловое — не более 1°. Зазор между торцами полумуфт равномерный, 1…4 мм.
Высота установки

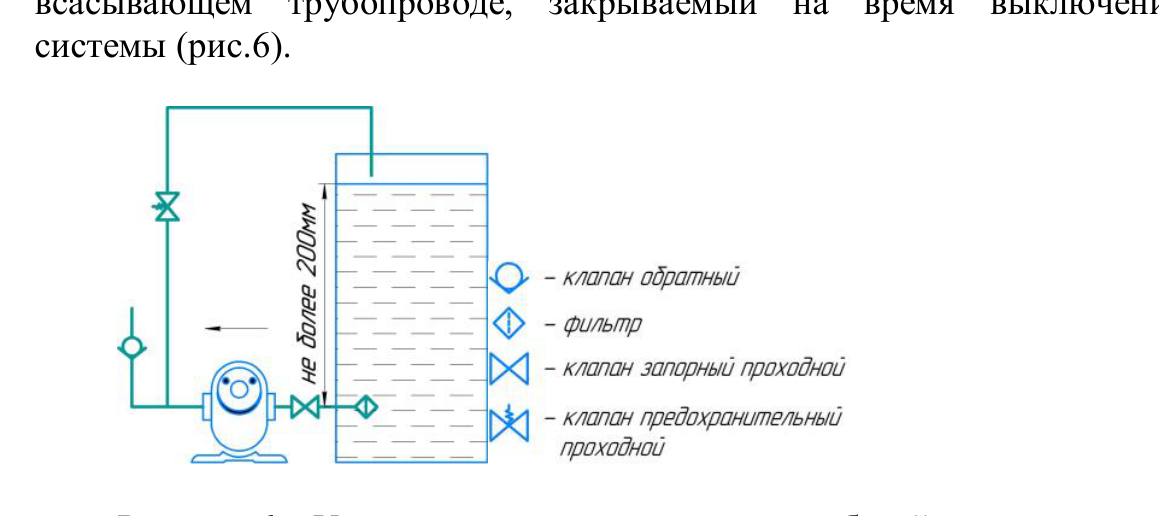

Насос устанавливается над уровнем жидкости на высоте не более 0,5 м. Если ниже уровня — на всасывающем трубопроводе нужен запорный клапан, закрываемый при остановке.
Трубопроводы
Всасывающий — короткий, с минимумом изгибов, диаметром не меньше проходного сечения проходника. Конец трубы — не ближе двух диаметров от дна бака. Бак закрытый.
Защита
Предохранительный клапан с настройкой не выше 3,0 МПа (30 кгс/см²), расход — по подаче насоса. На напорной линии — обратный клапан или затвор.
Подготовка
Снять консервацию, выкрутить заглушки, провернуть вал на 1–2 оборота (усилие не более 2 кгс на плече 10 см), залить полости чистой рабочей жидкостью.
Что контролировать
Чистота масла
Проверять класс чистоты по ГОСТ 17216-2001 — не грубее 13 класса. Замена рабочей жидкости — по мере загрязнения, но не реже раза в 6 месяцев.
Фильтры
Гидросистема должна иметь фильтры с тонкостью фильтрации не грубее 40 мкм на напорной или сливной магистрали.
Вибрация и шум
Вибрация на лапах корпуса — по ГОСТ 17335-79, уровни звуковой мощности — по ГОСТ Р ИСО 3744-2013.
Когда насос останавливают
Раздел 9 руководства: эксплуатация запрещается в следующих случаях.
Гидропривод
Разрушение или возгорание одного из устройств гидропривода.
Приборы
Отказ измерительных приборов.
Давление
Возрастание давления выше допустимого.
Трубопроводы
Повреждение трубопроводов, неисправные соединительные шланги.
Арматура
Перекрыт входной или нагрузочный дроссель, закрыты задвижки масляных баков.
Шум и вибрация
Появление повышенных и подозрительных шумов, стуков и вибраций в насосе или двигателе.
Гарантии изготовителя
Комплект поставки
Насос (агрегат) — 1 шт., руководство по эксплуатации — 1 шт.
Для агрегата дополнительно — руководство по эксплуатации на двигатель.
Изготовитель не отвечает по гарантии
При самостоятельной доработке или вскрытии насоса, перекачивании жидкостей с коррозионными свойствами и абразивными включениями, использовании не по назначению, а также при нарушении требований монтажа. Раковины в литых деталях, не влияющие на характеристики, браковочным признаком не являются.
Руководство по эксплуатации Г11-2РЭ
АО «Ново-Вятка», издание январь 2022 г.
Насосы шестерённые и агрегаты насосные на давление 2,5 МПа
ТУ 84-89 ШМАИ.063611.001 ТУ · 0,75 МБ · оригинал документа
